皮革表面劃痕檢測是質量控制中的重要環節，利用計算機視覺技術能夠快速、精準地識別皮革表面的缺陷。本文將詳細講解如何通過OpenCVSharp實現皮革劃痕的自動檢測。
實現方案
環境準備

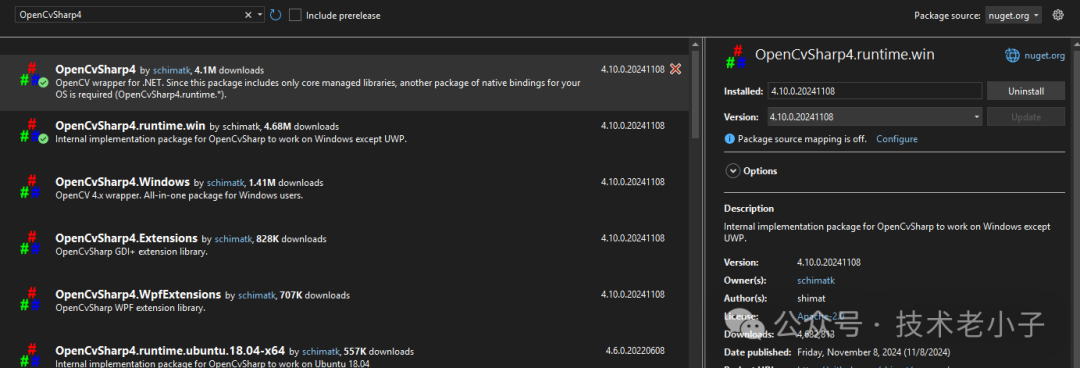

首先，確保安裝以下NuGet包：
- OpenCvSharp4
- OpenCvSharp4.Windows
完整代碼實現
using System;
using System.Collections.Generic;
using System.Linq;
using System.Text;
using System.Threading.Tasks;
using OpenCvSharp;
namespace AppScratchInspection
{
publicclass LeatherScratchDetector
{
/// <summary>
/// 顯示圖像處理的每個階段
/// </summary>
/// <param name="imagePath">皮革圖像路徑</param>
public void DetectScratchWithVisualization(string imagePath)
{
// 讀取原始圖像
Mat originalImage = Cv2.ImRead(imagePath, ImreadModes.Color);
ShowImage("原始圖像", originalImage);
// 圖像預處理：轉換為灰度圖
Mat grayImage = new Mat();
Cv2.CvtColor(originalImage, grayImage, ColorConversionCodes.BGR2GRAY);
ShowImage("灰度圖", grayImage);
// 圖像去噪
Mat denoiseImage = new Mat();
Cv2.GaussianBlur(grayImage, denoiseImage, new Size(3, 3), 0);
ShowImage("去噪圖像", denoiseImage);
// 邊緣檢測（使用Canny算法）
Mat edges = new Mat();
Cv2.Canny(denoiseImage, edges, 50, 90);
ShowImage("邊緣檢測", edges);
// 形態學操作：膨脹和腐蝕，突出劃痕特征
Mat kernel = Cv2.GetStructuringElement(MorphShapes.Rect, new Size(11, 11));
Mat dilatedEdges = new Mat();
Cv2.Dilate(edges, dilatedEdges, kernel, iterations: 2);
ShowImage("膨脹處理", dilatedEdges);
// 查找輪廓
Point[][] contours;
HierarchyIndex[] hierarchies;
Cv2.FindContours(dilatedEdges, out contours, out hierarchies,
RetrievalModes.External,
ContourApproximationModes.ApproxSimple);
// 過濾和分析輪廓（劃痕）
List<Point[]> scratches = new List<Point[]>();
Mat contourImage = originalImage.Clone();
foreach (var contour in contours)
{
double area = Cv2.ContourArea(contour);
// 根據面積和形狀過濾可能的劃痕
if (area > 50)
{
double perimeter = Cv2.ArcLength(contour, true);
double ratio = 4 * Math.PI * area / (perimeter * perimeter);
// 長條狀特征判斷
if (ratio < 0.5)
{
scratches.Add(contour);
// 繪制每個檢測到的輪廓
Cv2.DrawContours(contourImage, new Point[][] { contour }, -1,
Scalar.Red, 2);
}
}
}
// 顯示最終結果
ShowImage("劃痕檢測結果", contourImage);
// 輸出劃痕數量
Console.WriteLine($"檢測到 {scratches.Count} 個劃痕");
}
/// <summary>
/// 封裝圖像窗口顯示方法
/// </summary>
/// <param name="windowName">窗口名稱</param>
/// <param name="image">待顯示圖像</param>
private void ShowImage(string windowName, Mat image)
{
// 調整圖像大小以適應屏幕
Mat resizedImage = new Mat();
Cv2.Resize(image, resizedImage, new Size(640, 480));
// 顯示窗口
Cv2.ImShow(windowName, resizedImage);
// 等待按鍵
Cv2.WaitKey(1000); // 每個窗口停留1秒
}
}
}
調用
using OpenCvSharp;
namespace AppScratchInspection
{
internal class Program
{
static void Main(string[] args)
{
var detector = new LeatherScratchDetector();
detector.DetectScratchWithVisualization("example.jpeg");
// 保持最后一個窗口直到用戶關閉
Cv2.WaitKey(0);
Cv2.DestroyAllWindows();
}
}
}
Cv2.Canny 函數參數
void Cv2.Canny(Mat image, Mat edges, double threshold1, double threshold2, int apertureSize = 3, bool L2gradient = false);
參數說明
示例
在您的代碼中，您使用的參數如下：
Cv2.Canny(denoiseImage, edges, 50, 90);
這意味著：
- 任何梯度低于50的點將被拋棄；
- 任何梯度超過90的點將被標記為邊緣；
- 凡是介于50和90之間的點，只有當它與一個標記為邊緣的點相連時，才會被視為邊緣。
注意
- 根據實際產品表面特征調整參數
- 光照和拍攝條件會影響檢測效果
- 建議采集大量樣本進行算法訓練和優化
結語
通過OpenCVSharp，我們可以構建一個高效的產品表面劃痕檢測系統。結合計算機視覺技術和實際工業需求，可以顯著提高產品質量檢測的準確性和效率。
